ДСТУ Б В.2.6-15-99 «Оконные нормативы»

Каждый человек знает, что такое окно и стеклопакет. Выглядывая в прозрачные окна, любуясь природой, рассматривая, какая погода, или просто проходя мимо зданий, окна, как глаза помещений, выводят все внутренние секреты наружу, если, конечно, они не ламинированы и внутреннее убранство не скрыто от посторонних глаз жалюзи, роллетами, шторами… Но мало кто догадывается, что есть нормы изготовления, нормативы устройства каждого стекла. Для Нас это стало нормой жизни. Команда «Центр ЛТД» решила подготовить для Вас статью, затрагивающую нормативы обычных листов стекла.

ГОСТ и ДСТУ

 До сегодняшнего дня, в независимой Украине, действуют нормы СССР, поскольку ГОСТ 111—90, был издан в далеком 1990 году, а вступил в действие с 1 января 1992 года. На данный момент, аббревиатура ГОСТ осталась в Российской Федерации, как основной технический норматив, а Украина решила перейти на ДСТУ. Есть целый ряд стандартов Украины, которые дополняют данные положения, например ДСТУ Б В.2.6-15-99, в котором указываются нормативы поливинилхлоридных окон, и многие другие, но они сужают спецификацию. Данные нормы стали одними из первых, где, централизованы основные указания, стандарты и испытания, которым подвергаются самые стандартные оконные изделия.

Основное об окнах

Согласно техническим условиям ГОСТ 111—90 (СТ СЭВ 5447-85), стеклом называются «изделие, предназначенное для остекления светопрозрачных конструкций, изделий остекления средств транспорта, а также мебели, зеркал и других изделии технического и бытового назначения». К слову сказать, указанные стандарты не действовали на «армированное, узорчатое, цветное, теплопоглощающее стекло и другие виды листовых стекол со специальными свойствами». Ниже представим Вам таблицу, благодаря которой все светопрозрачные конструкции делились:

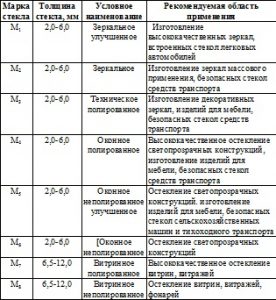

Таблица светопрозрачных конструкций

Марка М8 выпускалась до 1 января 1996 года.

Далее, для каждой марки была определена ширина:

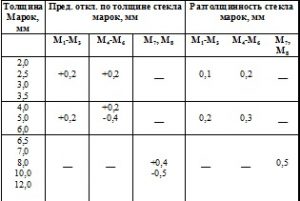

Таблица ширины светопрозрачных конструкций

Но, нормы нормами, а первые три класса, могли быть выпущены с различными отклонениями по толщине, при согласовании с потребителем. Остальные марки, так же, могли быть выпущены, если отклонение и разтолщинность отличались от нормы, не более, чем на 1-2 мм.

Что касается длины, то минимальные размеры стекла, согласно норме, составляли 40*50 см. Дальнейшие размеры, нужно было связывать с шириной:

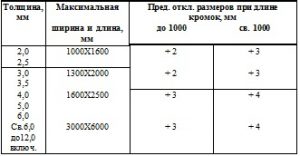

Таблица предельных отклонений

Но, как и в вопросах с шириной, длина могла тоже «выходить за рамки». Если рассматривать стекло, толщиной 3 мм, то длина могла увеличиться на 1 см, либо на 5 мм уменьшиться. Если больше, это считалось несоблюдением нормативных параметров.

Если говорить о форме, то стекло, при выпуске с завода должно быть прямоугольной формой. Комиссия очень внимательно подходит к форме, поскольку, от этого показателя зависит увеличение давления на те или иные стороны стеклянной конструкции, а значит, на увеличивающиеся шансы деформации или порчи стекла. Высчитывается этот момент через длину диагоналей, которые не должны превышать следующие нормативы:

Таблица длин диагоналей

По форме, так же, требуется внешний вид без сколов, с целыми углам и ровными кромками. Не допускается трещин, отламываться листы должны только по линии надреза.

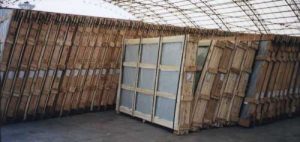

После выпуска листов стекла, они должны быть обязательно промаркированы и упакованы. Маркировка проводится абсолютно любым способом, главное, отсутствие повреждающих вариантов. Упаковываются листы стекла в специальную бумагу, которая является и прокладочным материалом. Так же, допускается использование порошковых материалов, полимеров, и иных материалов, которые не содержат царапающих включений. Далее, укомплектованную партию, отправляют в специальные упаковочные ящики. Так, сопровождаемая документацией, партия стекла, допускается на испытания, которые проверят на соответствие нормам, указанным выше.

Испытания

Для комиссии, первым методом испытания становится обмер диагоналей, длины и ширины листов, при помощи рулетки. Толщина измеряется при помощи микрометра. В случае определения сколов, щербин и иных повреждений, измеряют металлической линейкой или угольником. Так же, наиболее важные испытания производятся при осмотре внешнего вида лицевой стороны стекла. Изначально, осматривают лист на явные недостатки, отклонения и пороки. Но, особое значение оставляют определению оптических искажений. На этом испытании остановимся более конкретно.

Здесь, в зависимости от марки стекла, испытания делятся на 2 типа, о которых ниже.

  1. Для марок стекла М1—М3 (включительно), применяется метод просмотра на специальный экран «зебра».

Проект испытаний

1—экран «зебра»; 2—осветители; 3—угол просмотра (Z); 4— образец стекла; 5—поворотный стол: 6— лимб; 7—наблюдатель.

Экран «зебра», состоящий из черно-белых полос (длина 25 мм),расположенных по диагонали 45° к горизонту. Наблюдатель смотрит через стекло на экран и определяет максимальный угол направления наблюдателя и перпендикуляра к плоскости стекла, при котором не наблюдается изменения формы полос экрана и оптическое «размытие».

  1. Для марок стекла М4—М8(включительно), применяется метод просмотра на специальный экран «кирпичная стена».

Проект испытаний «Кирпичная стена»

1—наблюдатель:    2— угол просмотра;   3—поворотный стол; 4—образец; 5—экран «кирпичная стена»; 6—каретка; 7—лимб

Сквозь стекло, наблюдатель просматривает экран «кирпичная стена». Суть заключается в определении минимального угла между направлением наблюдения и плоскостью листа стекла, при котором не наблюдается искажения формы кирпичей экрана, «размытие» линий, их образующих.

Проект испытаний «Кирпичная стена»

Следующий метод, основан на уменьшении величины импульсов видеосигнала телекамеры, «просматривающей» экран (сетка черных линий на белом фоне) через лист стекла, при наличии в нем дефектов, приводящих к оптическим искажениям.

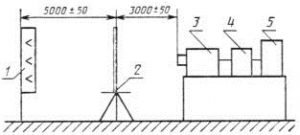

Схема испытания стекла

1 — экран; 2 — держатель образцов; 3 — телевизионная установка; 4 — электронное устройство; 5 — частотомер

Таким образом, на экране наносят черной матовой краской клетки, площадью 0.5 . В итоге, при помощи телевизионной установки, проводится просмотр экрана через стекло и без листа стекла. В случае, если соблюдаются все пропорции квадратов, то стекло прошло испытание. Итоговые числа получают путем считывания показаний перед установлением угла частотомера (N0), и после (NX). Высчитывают по формуле

Как Мы видим, основную ставку в проверке, делают на оптические искажения. Поскольку, стекло используют, зачастую для остекления помещений, очень важно избегать искажений.

Нормативы, на самом деле очень важны. Главное, чтобы технологии шли только вперед, и нормативы постоянно повышали свои данные. Все те стандарты, которые Вы можете увидеть выше, это результат работы миллионов людей. И особенно Важно, что нормативы должны выполняться для Вашего комфорта.
